自然河道雷达流量监测系统解决方案

产品描述：自然河道雷达流量在线监测系统是由重庆海顿科技有限公司自主研发，主要用于监测自然河流断面的流量、水位、流速等信息，并且通过无线通讯技术，将所有水文数据传送到水文监测站。自然河流在线流量监测系统，可实时掌握可用水资源，了解水资源走向，提供决策依据。在山洪期间掌握各河道流量，防范天灾。
在线订购

系统简介
自然河道雷达流量在线监测系统是由重庆海顿科技有限公司自主研发，主要用于监测自然河流断面的流量、水位、流速、雨量等信息，并且通过无线通讯技术，将所有水文数据传送到水文监测站。自然河流在线雷达流量监测系统，可实时掌握可用水资源，了解水资源走向，提供决策依据。在山洪期间掌握各河道流量，防范天灾。

自然河道雷达流量在线监测系统，集数据采集、存储、传输和管理于一体，由流量计、数据采集仪、4G数据传输终端、太阳能供电组件、立杆支架和云软件平台组成。系统实时监测河道水文参数，对关注水环境的安全问题都有重要的帮助作用。

功能特点
※ 符合《水资源数据传输规约《SZY206-2016》和《水文监测数据通信规约SL651-2014》，也可以定制其它通信协议。
※ 能对断面流速、水温、流向、水位、雨量等进行24小时连续在线监测。
※ 能根据实时采集的流速、水位，计算断面流量。
※ 能实现水量数据采集、流量计算、存储、传输的功能。
※ 能将采集的水位、流速、流量、雨量和测站状态信息通过通讯网络传输到接收中心。
※ 可人工设定和修改断面平均流速关系线。
※ 具备定时自检发送、站址设定、掉电数据保护、实时时钟自动校准等功能。
※ 设备具备防雷功能，包括电源防雷、避雷针防雷等。
※ 可以提供现场调试和安装服务。
系统结构

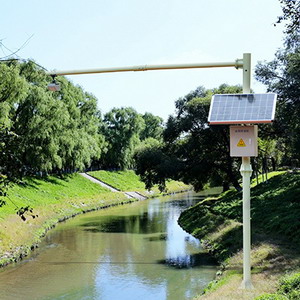

自然河道流量水位监测站主要由流量计、翻斗式雨量计、遥测终端机、太阳能供电组件、立杆支架等组成。其中，遥测终端机由户外防雨箱组装为一体，箱内元件包括断路器、防雷模块、4G数据遥测终端等组成。
遥测终端机：负责在线采集水位计、雨量计等传感器设备数据，通过4G/5G/NB-IOT/有线宽带等通信接口实现数据上传。
流量计：基于多普勒微波技术的全自动流量计和RTU采集通讯功能，将液位计和流速的采集数值与水动力模型流量算法结合，实现断面流量及累计流量计算，实现水体水位、流速测量，流量计量等功能。

设备清单

序号	设备名称	规格描述	数量	单位
1	雷达流量计	HD-RDF420-R40，水位0.3~40m，流速0.1~20m/s，RS485	1	台
2	翻斗式雨量计	HD-RFB05，0.5mm精度	1	台
3	遥测终端箱	HD-TM650，4G无线传输，含防雨箱	1	台
4	太阳能供电组件	太阳能电池板、蓄电池和太阳能控制器	1	套
5	立杆支架	标准立杆和支架	1	套
