系统简介

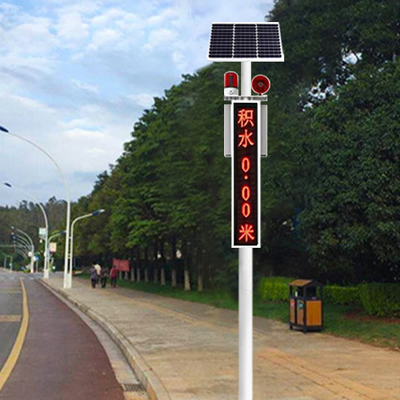

城市道路内涝积水在线监测站由重庆海顿科技有限公司自主研发,主要用于监测城市道路低洼处、隧道、立交桥下积水状况。系统采用物联网概念整合监测传输技术,通过电子水尺、雷达水位计等传感器,自动采集积水水位,一方面通过LED显示屏提醒过往车辆,另一方面通过无线数据传输,将积水数据上传云服务器软件平台,通过网站和手机端,为政府部门和公众提供积水深度实时监测和预警,为政府决策、指挥调度提供靶向数据支撑。

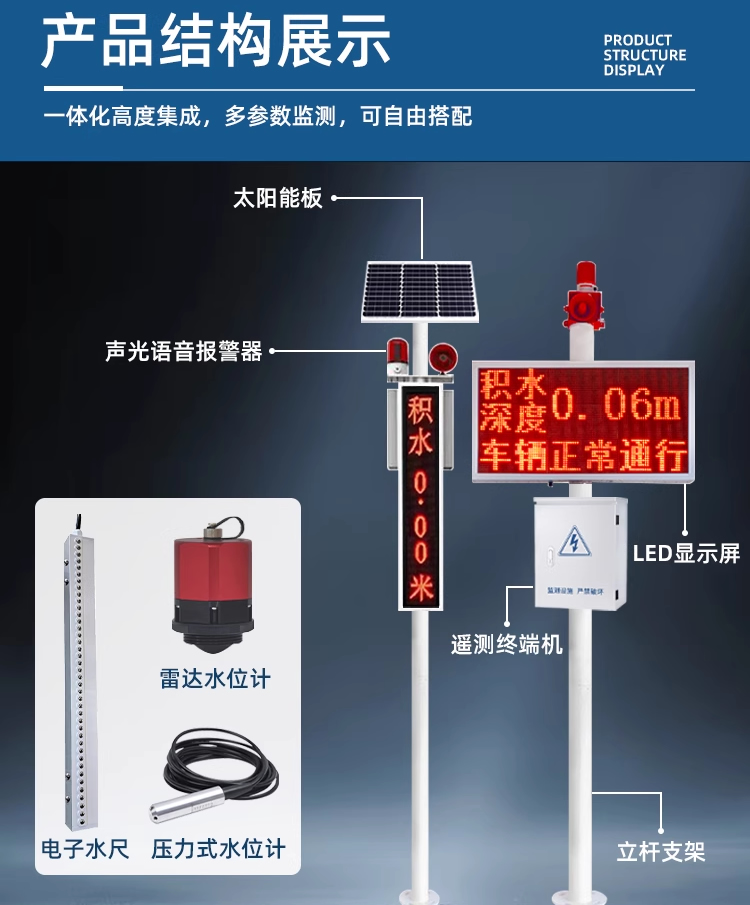

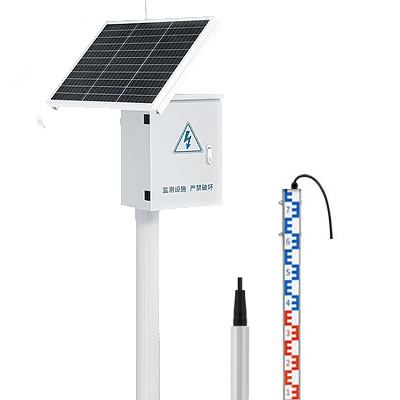

城市积水问题、内涝问题的解决必须基于系统化监测的理念来解决。重庆海顿城市内涝积水监测系统由现场监测站及监控中心平台软件组成,现场监测站由电子水尺/雷达水位计、雨量计、视频监控、声光报警器、LED显示屏、遥测终端机和电源系统组成。监控中心软件平台可远程监测重点区域的地面产流、空中降雨量、排水管网汇流等实时数据,基于监测数据信息,通过分布式水文模型实现积水水位预警功能。
通过城市道路积水监测可以做到常监测、早预警、早准备,在雨季来临前可以结合以往数据以及降水预报信息对城市内各个区域的水况进行预先分析,对可能因暴雨出现洪涝的地方进行相应的处理,减少城市内涝发生的几率,同时对水位上升区域的群众做好预警工作,水位过高、设备异常时系统自动报警,并自动向责任人手机发送报警短信,减少群众的经济损失、保障群众人身安全。
(1)应用范围广:可同时监测道路低洼处、下穿式立交桥和隧道的积水,并通过GPRS/4G网络远程传送至城市内涝监测系统中心。
(2)多类型采集:城市积水监测解决系统集雨量采集、图像采集、水位采集等功能于一体,通过系统预报分析,及时把预警信息发布到控制中心。
(3)多渠道预警:发布预警采用广播、LED电子屏、预警灯、短信等多种广大群众所熟悉的方式报警。及时避免人员、车辆误入深水路段造成损失。
(4)信息多元化:用户可以通过手机端或云平台实时查看监测信息,也可以在监控视频画面上查看监测信息。

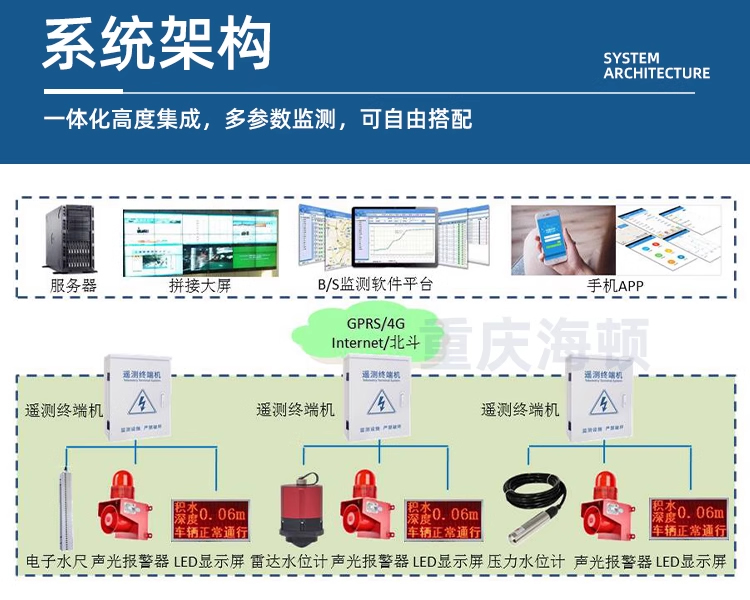

系统由设备层、传输层、通讯网络和云平台组成。设备层主要包括水位计、雨量计、LED显示屏、红绿灯、声光语音报警器、安装支架等设备构成;传输层即遥测终端机,主要实现数据采集和数据传输逻辑;通讯网络有4G无线传输、有线宽带等方式;云平台包括云服务器、软件平台和手机APP等部分组成。

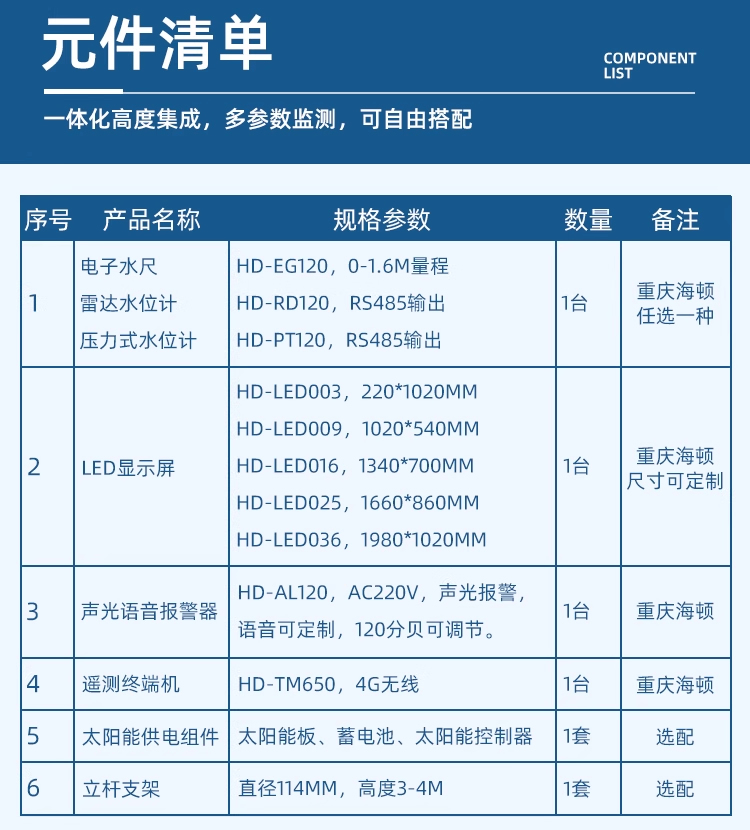

配置清单
序号 | 产品名称 | 规格描述 | 数量 | 单位 |
1 | 水位计 | 电子水尺、压力式水位计、雷达水位计等 | 1 | 台 |
2 | 光学雨量计 | HD-GFB01,0.1mm精度 | 1 | 台 |
3 | 网络摄像机 | 200万像素枪机或球机 | 1 | 台 |
4 | 声光报警器 | HD-AL120,AC220V,声光报警,语音可定制 | 1 | 台 |
5 | 交通信号灯 | HD-TL200,AC220V,200型红绿灯 | 1 | 台 |
6 | LED显示屏 |
HD-LED009,外形尺寸1020*540mm HD-LED016,外形尺寸1340*700mm HD-LED025,外形尺寸1660*860mm HD-LED036,外形尺寸1980*1020mm |
1 | 套 |
7 | 遥测终端机 | HD-TM650,数据采集和处理,4G无线传输,触摸屏显示 | 1 | 套 |
8 | 立杆支架 | 通杆114mm直径,1-2m高度 | 1 | 张 |
软件平台

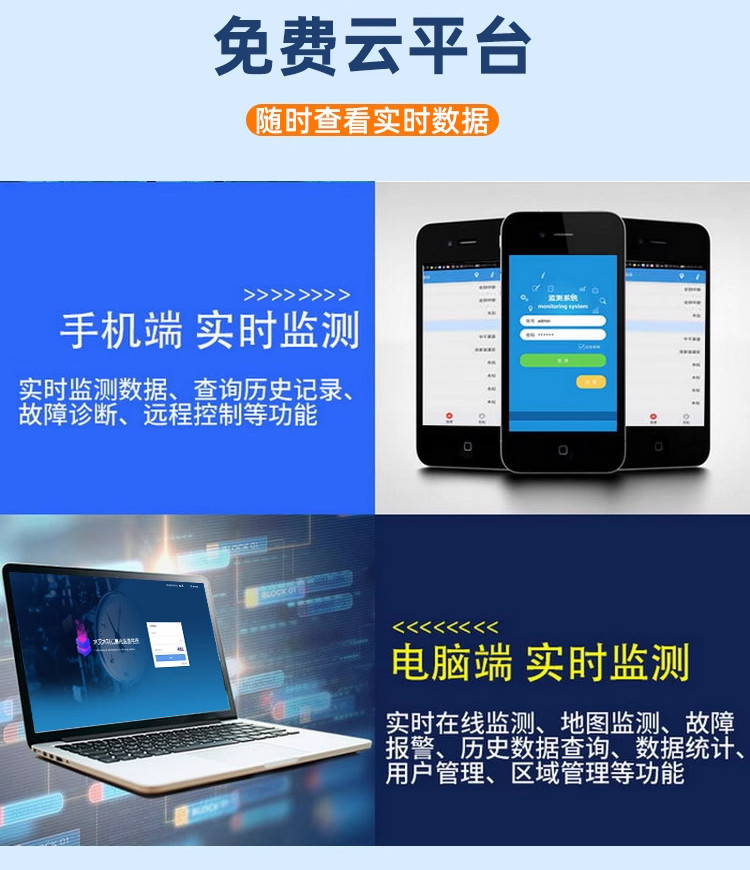

系统的设计是基于GPRS数据传输技术和网络技术之上的,重庆海顿科技有限公司软件开发采用B/S架构的方式设计。B/S结构具有良好的扩充性,对客户端没有任何特殊要求,对用户数也没有限制,只需支持网络并具有浏览器功能即可。B/S模式只在服务器安装应用程序,客户端不须安装程序,直接使用IE或其他浏览器即可使用,修改应用程序只与服务器有关,客户端不作任何改动,操作简单,维护方便。
联系人:向阳林
手机:13637777865
电话:13637777865
邮箱:20634529@qq.com
地址: 重庆市渝北区龙山街道余溪路155号
