排水监测站

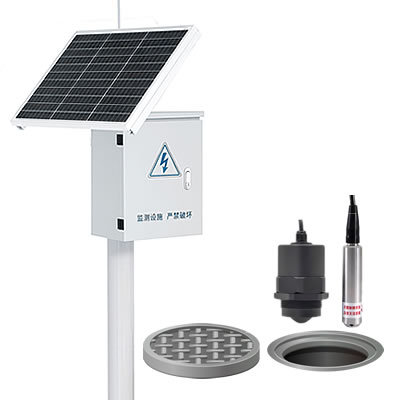

排水管网液位自动监测站

测量模式：雷达+压力双液位
供电方式：太阳能
传输方式：4G无线

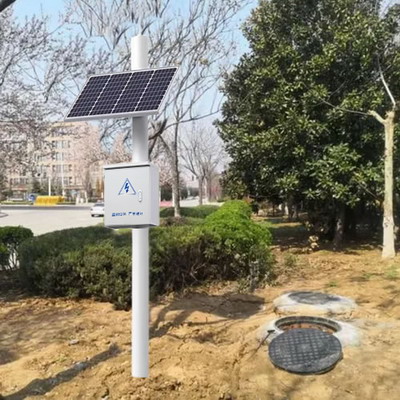

安装方式：立杆安装
产品描述：排水管网液位自动监测站主要用于城市管网、雨污分流管网、箱涵、排污沟渠及灌区排水廊道的液位在线监测。设备采用雷达或超声波非接触式测量原理，可在密闭、潮湿、多悬浮物的复杂环境下，实时精准监测管网内液位、流速、流量等关键数据，有效避免淤积、堵塞、漂浮物对测量的干扰。
在线订购

1、系统简介

排水管网液位自动监测站主要用于城市管网、雨污分流管网、箱涵、排污沟渠及灌区排水廊道的液位在线监测。设备采用雷达或超声波非接触式测量原理，可在密闭、潮湿、多悬浮物的复杂环境下，实时精准监测管网内液位、流速、流量等关键数据，有效避免淤积、堵塞、漂浮物对测量的干扰。

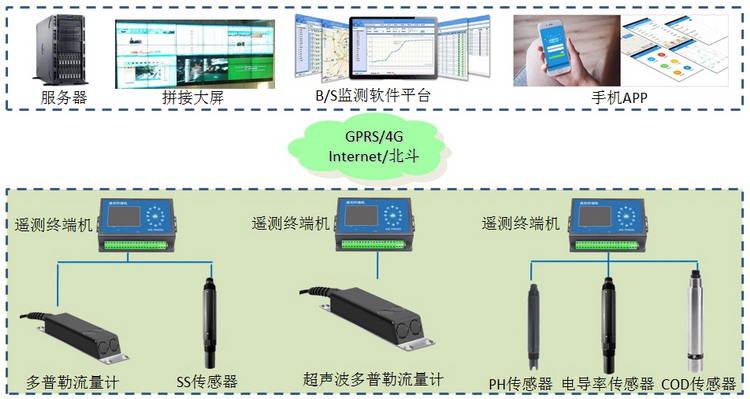

监测站集成防腐、防水设计，搭配低功耗控制与无线通信模块，支持太阳能或锂电池供电，可实现长期无人值守运行。监测数据实时上传至智慧水务管理平台，具备数据统计、超限报警、趋势分析等功能，为管网调度、防汛排涝、污染溯源、排水运维管理提供实时可靠的数据支撑，提升排水系统智能化管控水平。
2、功能特点
※ 采用非接触式雷达+压力双液位测量，智能消除盲区，不受淤泥、杂物干扰；
※ 可实时监测管网液位，数据连续稳定，为防汛排涝提供依据；
※ 传感器全密封、防腐防水设计，适应管网潮湿、腐蚀性恶劣环境；
※ 支持GPRS/4G等无线通信方式，无需人工现场抄录，数据可实时传输至云端平台或监控中心；
※ 采用低功耗硬件设计和节能算法，搭配大容量蓄电池，太阳能充电板供电，野外无市电场景下可长期稳定运行；
※ 为管网调度、雨污分流、防汛应急、运维巡检提供精准数据支撑；
※ 可对接任意监管平台，支持水文规约、水资源规约、MQTT等常用通讯协议。
3、元件清单
3.1 水位计
3.1.1 雷达水位计：HD-RD120，0-20m量程，RS485输出
3.1.2 压力式水位计：HD-PT120，0-10m量程，RS485输出
3.2 遥测终端机：HD-TM650，4G无线传输，2路RS485，12路输入输出，带显示屏
3.3 户外防雨箱：500*400*250mm，碳钢喷塑
3.4 太阳能供电组件：100W太阳能板，38AH蓄电池
3.5 立杆支架：114mm直径，3米高度
