水情测报系统

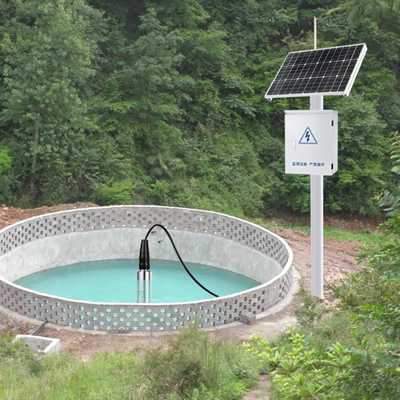

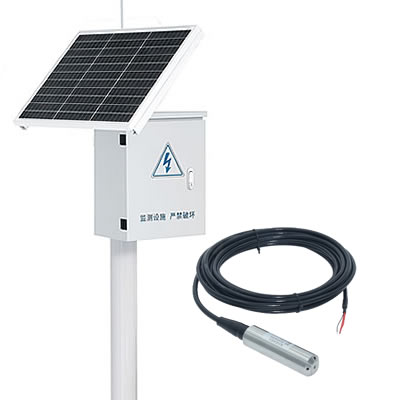

供水高位水池水位监测站

量程：0～10m可定制
测量精度：±0.25% F.S.
供电方式：太阳能供电
输出方式：4G无线
产品描述：高位水池水位在线监测站由重庆海顿科技有限公司自主研发，主要用于监测农村供水高位水池、工业供水高位水池、消防高位水池的水位远程监测，实时掌握水池水位，出现问题时及时报警。水池水位远程监测系统是基于无线传感器网络技术，利用压力式水位计、4G无线传输终端、太阳能供电组件、软件平台和手机APP等软硬件设备，实现对水池水位的无线采集、传输、监控。
在线订购

产品简介
高位水池水位在线监测站由重庆海顿科技有限公司自主研发，主要用于监测农村供水高位水池、工业供水高位水池、消防高位水池的水位远程监测，实时掌握水池水位，出现问题时及时报警。水池水位远程监测系统是基于无线传感器网络技术，利用压力式水位计、4G无线传输终端、太阳能供电组件、软件平台和手机APP等软硬件设备，实现对水池水位的无线采集、传输、监控。
系统采用物联网概念整合监测传输技术，通过压力式水位计、超声波水位计等传感器，自动采集水池水位，一方面可以通过短信、微信或电话进行水位高低预警，另一方面通过无线数据传输，将水位数据上传云服务器软件平台，通过网站和手机端，为水池的有效管理提供有力的技术支撑。
功能特点
※ 支持现场显示实时水位，设置水位高低预警参数等；
※ 支持多个水池无线集中监控，无需布线，节省工程费用和管理费用；
※ 数据支持上报多个中心，监测数据可同时上报给上级监管部门；
※ 可预留控制接口，可实现通过水位控制水泵、阀门自动控制放水；
※ 所有监测数据自动存储，可按时间查询、导出和打印；
※ 软件平台具有统计功能，自动生成数据统计报表，一键生成时段曲线；

※ 监测预警平台具备地图功能，管理部门可通过地图查看水池分布点实时水位。

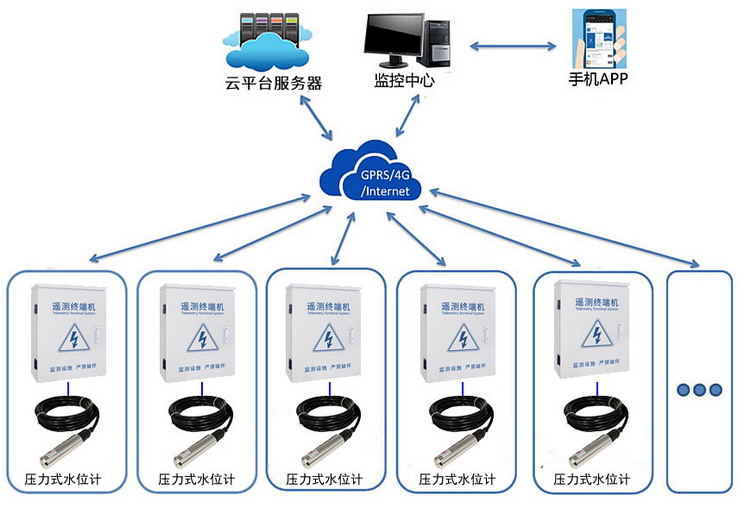

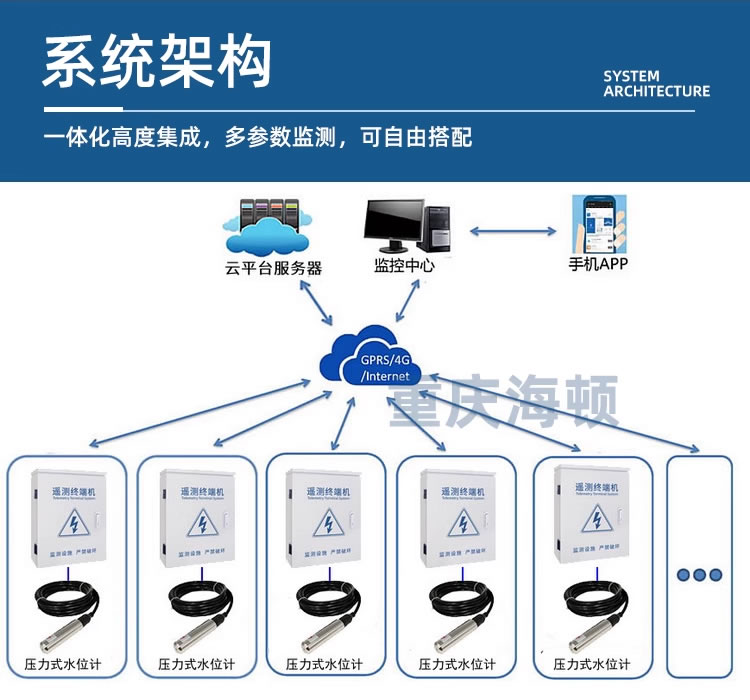

系统架构

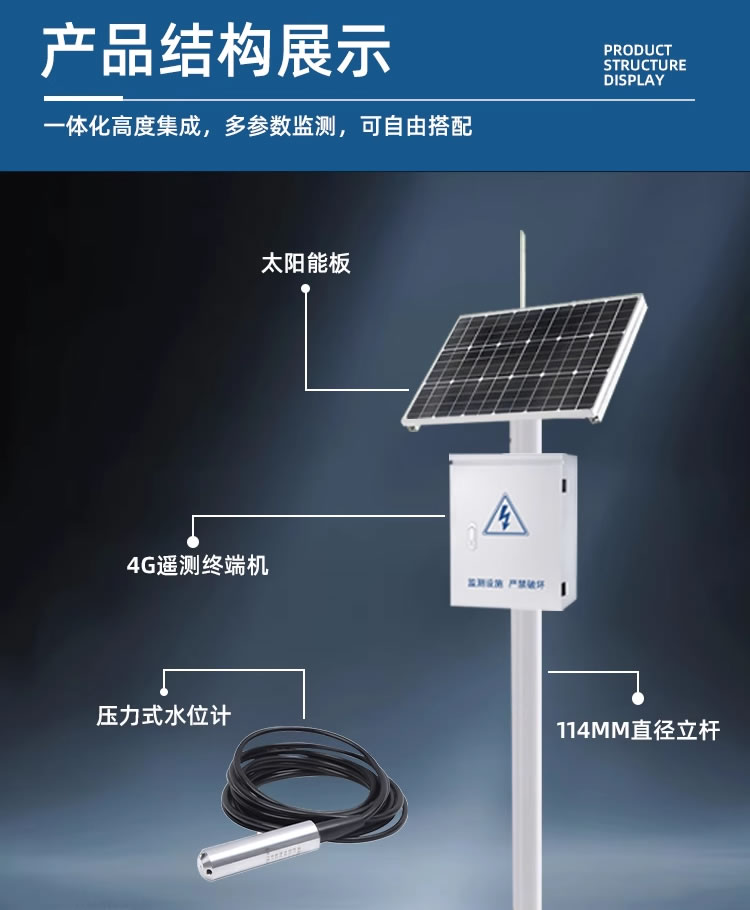

系统由设备层、传输层、通讯网络和云平台组成。设备层主要包括水位计、太阳能供电组件、立杆支架等设备构成；传输层即遥测终端机，主要实现数据采集和数据传输逻辑；通讯网络有4G无线传输、有线宽带等方式；云平台包括云服务器、软件平台和手机APP等部分组成。

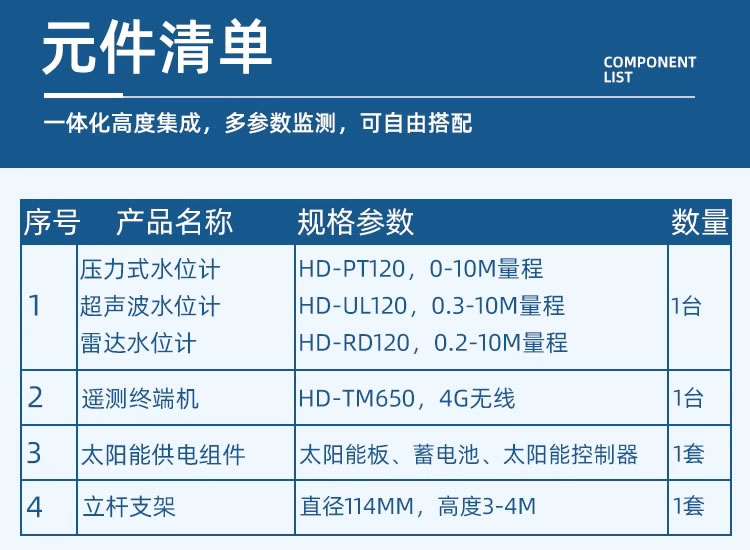

配置清单

序号	产品名称	规格描述	数量	单位
1	压力式水位计	HD-PT120-R10，10m量程，RS485输出	1	台
2	遥测终端机	HD-TM650，4G无线传输，3个RS485，1个USB，6路输入输出，液晶触摸屏显示	1	台
3	户外防雨箱	480360220，碳钢材质，户外防雨型，含断路器、防雷器、电源等辅材	1	台
4	太阳能供电组件	30W太阳能板及支架，24AH蓄电池，10A太阳能控制器	1	台
5	立杆支架	立杆3m高度，114直径，组合式，含地笼和避雷针	1	台

软件平台
系统的设计是基于GPRS数据传输技术和网络技术之上的，重庆海顿科技有限公司软件开发采用B/S架构的方式设计。B/S结构具有良好的扩充性，对客户端没有任何特殊要求，对用户数也没有限制，只需支持网络并具有浏览器功能即可。B/S模式只在服务器安装应用程序，客户端不须安装程序，直接使用IE或其他浏览器即可使用，修改应用程序只与服务器有关，客户端不作任何改动，操作简单，维护方便。
