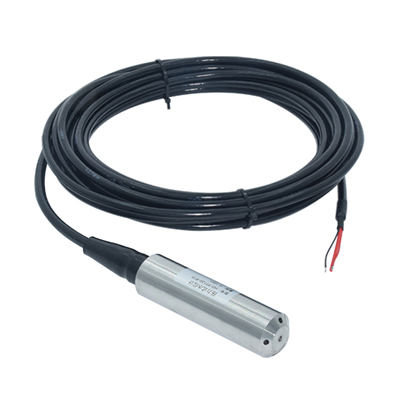

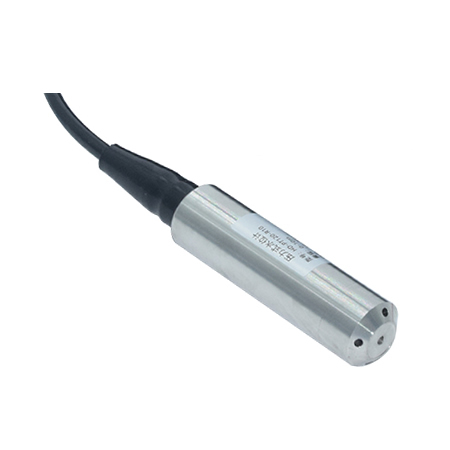

压力式水位计 HD-PT120

产品概述

压力式水位计采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使液位变送器具有优异的性能。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。

工作原理

传感器迎液面收到的压力公式为：P=ρgh+Po式中：

P：传感器迎液面所受压强（为方便理解，以下统称压力）

ρ：被测液体密度

g：重力加速度（调试时按照9.815）

Po：液面上大气压

h：传感器投入液体的深度

当传感器投入到液体中某一深度时，被测介质的压力引入到传感器的正压舱，通过线缆导气管将液面上的大气压Po与传感器的负压仓相连，以抵消传感器正面的Po，使传感器测得压力为：ρgh，显然，通过测取压力P，可以得到液位深度。

产品特点

※ 采用进口扩散硅压力敏感元件和先进的膜片隔离技术，高精度测量；

※ 长期稳定性优异，年漂移≤0.1%FS，适合连续监测需求；

※ 标配4~20mA模拟信号，可选RS485（Modbus RTU）数字信号；

※ 安装便捷‌，直接投入被测介质中，无需复杂支架或测井，支持壁挂、法兰、螺纹等多种固定方式；

※ 抗干扰能力‌强，不受介质起泡、沉积、电导率变化影响，适应高流速和浑浊液体；

※ IP68防护等级，适应高温、低温、腐蚀性环境。

技术参数

测量介质：水(H2O)或与接触材质兼容

外壳材质：304不锈钢

量程范围：0~300m可选

输出信号：4~20mA、RS485 ( 标准Modbus- RTU协议)

供电电压：9~28VDC

精度等级：0.5%FS(默认)；0.2%FS(定制)

工作条件：介质温度-40~60℃；环境温度-40~85℃

温度补偿： -10~60C

过载能力： 200%满量程

响应频率：模拟信号输出≤500Hz、数字信号输出≤5Hz

稳定性能：±0.1%FS/年

温度漂移：±0.01%FS/℃ (温度补偿范围内)

整体重量：探头≈290g；线缆每米≈60g

防护等级：IP68

最大功率：电流型≤0.02Us(W)；数字型≤0.015Us(W)
