在线水位计

  • 高频雷达水位计 HD-RD120G

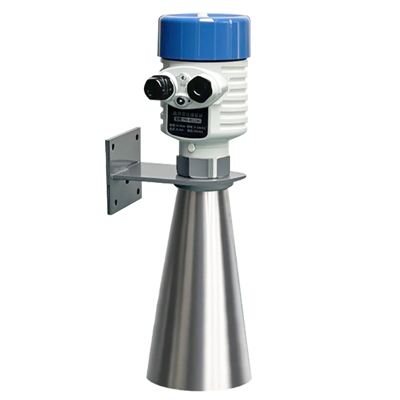

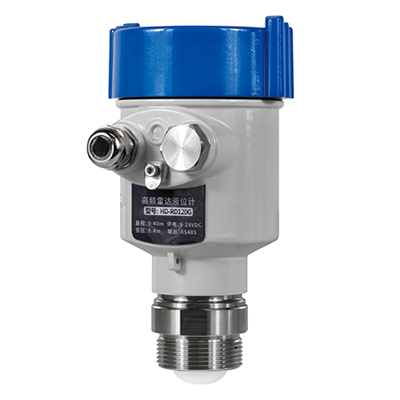

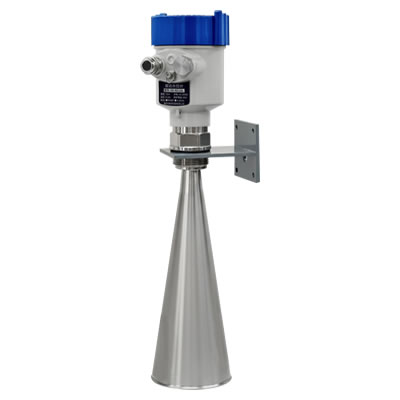

高频雷达水位计 HD-RD120G

高频雷达水位计 HD-RD120G

  • 测量范围:35m、70m、120m
  • 测量精度:±2mm
  • 分辨率:1mm
  • 波束角:8°
  • 产品描述:HD-RD120G雷达水位计是重庆海顿科技有限公司自主研发的一款采用高频微波雷达技术的液位计,产品采用FMCW模式,80G透镜雷达技术,信号处理采用自有专利方法,可全天候稳定工作,测量结果准确可靠。它体型小巧、灵敏度高、重量轻、非接触式测量、抗干扰能力强、功耗低、性能稳定,能够适应复杂地形环境,可应用于江河、湖泊、水库、排水管网、农业灌区等多领域需求。
  • 在线订购

产品简介

HD-RD120G雷达水位计是重庆海顿科技有限公司自主研发的一款采用高频微波雷达技术的液位计,产品采用FMCW模式,80G透镜雷达技术,信号处理采用自有专利方法,可全天候稳定工作,测量结果准确可靠。它体型小巧、灵敏度高、重量轻、非接触式测量、抗干扰能力强、功耗低、性能稳定,能够适应复杂地形环境,可应用于江河、湖泊、水库、排水管网、农业灌区等多领域需求。

功能特点

采用80GHz高频微波技术,水位误差可精确至±2mm,适用于江河、湖泊、灌区等场景的精细化监测需求;

※ 基于FMCW连续调频波技术,结合专利信号处理算法,确保数据稳定性和可靠性;

※ 8°发射角,更集中的能量,回波信号更强,相比于其他雷达具有更高的可靠性。

非接触式测量‌,无需接触水体,通过微波反射原理实现测量,避免因泥沙、漂浮物、污染物等干扰导致的数据失真;

测量范围最高可达120m,覆盖大型水库等水位测量。

技术参数

测量原理:2/4线制,FMCW雷达

频率范围:76-81GHZ

测量范围:35m、70m、120m

测量精度:±2mm

供电电压:10~28VDC

分辨 率:1mm

波束角:1.5寸天线,8°;3.5寸天线,3°

测量盲区:0.2m

操作单元:128×64点阵显示屏/4按键

天线形式:1.5寸透镜天线

工作电流:DC12V,18mA

输出接口:4-20mA,RS485 MODBUS RTU协议

防护等级:IP68

安装方式:螺纹、支架、法兰

工作温度:-45~85℃

工作湿度:0~95%RH,无冷凝
