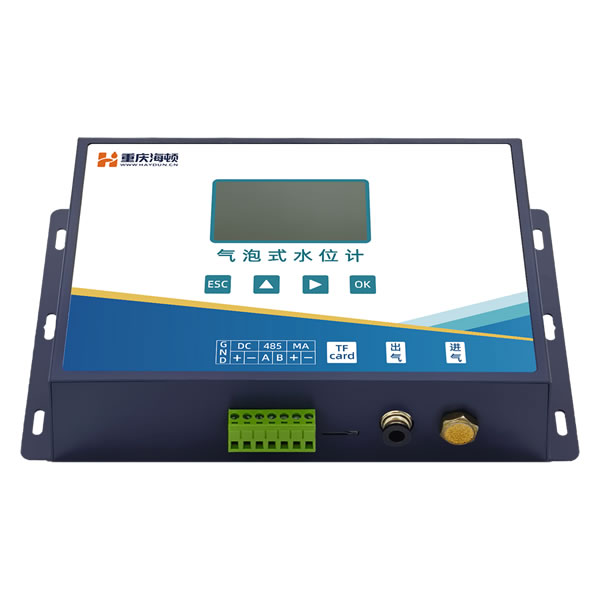

气泡式水位计 HD-BU120

产品简介

HD-BU120气泡式水位计是高精度水位传感器。它采用微型活塞泵作为吹气引压装置，将水下测点处的静水压力转换成气体的压强值并通过测管引至水面以上，再用压力传感器进行感应和处理，从而实现水位的测量。由于压力传感器测量的是压缩空气的压强，而无需接触被测液体，所以长期稳定性极高。
HD-BU120气泡式水位计具有高精度、高可靠、高智能、免气瓶、免测井、免维护、抗振动、寿命长的特点，特别适用于流动水体、大中小河流、水库、或者水体污染严重和腐蚀性强的工业废水等不便建测井或建井昂贵的场合，如：水利水文、大坝上下游、海洋、地下水水位、石油、化工、污水处理厂、城市排水泵站等监测。

功能特点

※ 非接触式测量，基于流体静力学原理，通过气压间接测量水位，避免与水体直接接触，减少腐蚀、泥沙淤积影响；

※ 安装便捷，无需建测井，且不受水面漂浮物的影响；

※ 具有零点自动校正和手动校正功能，可完全消除零点漂移误差；

※ 抗干扰设计‌，在高流速、复杂水质（如工业废水、含沙河流）中仍能保持稳定输出，长期测量误差小；

※ 4.3寸彩色触摸屏‌，支持实时水位数据显示，强光/弱光环境均清晰可见，支持测量范围、采样频率等参数灵活调整；

※ 紧凑型结构‌，设备轻量化，支持快速部署，适应野外、水库、农田等多种场景。

技术参数

量 程：20m/30m/40m/50m 可选
分辨率：1mm
测量精度：±0.05% F.S.
长期稳定性：≤±0.1% F.S. 每年
最大水位变化率：1m/min
测量间隔：1-60分钟可设置，默认5分钟
电源电压：10-15VDC
输出接口：RS485 MODBUS RTU协议、4-20mA模拟输出
测量管规格：内φ4/外φ6
测量介质：水（江河、湖泊、水库、地下水等）
工作温度：-20～65℃
储存温度：-40 ~ 80 ℃
环境湿度：小于95%

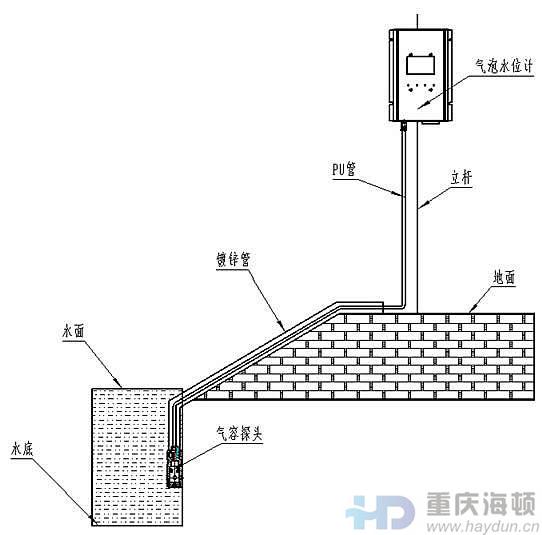

安装示意图
