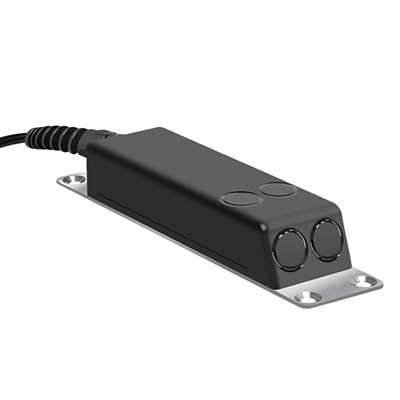

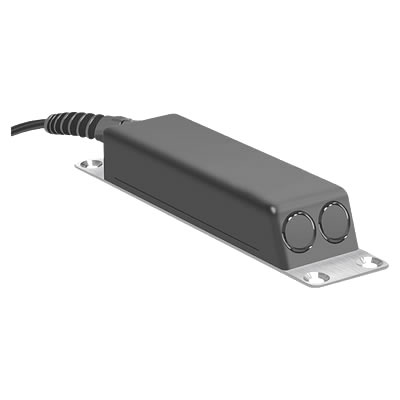

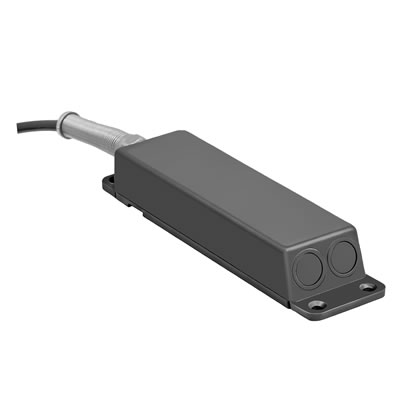

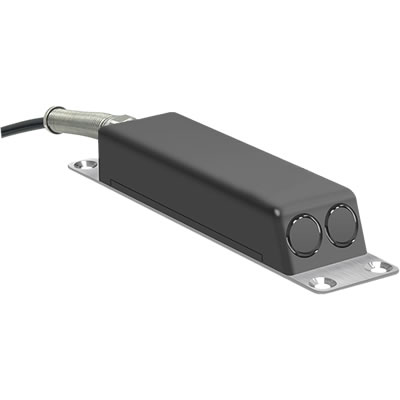

超声波多普勒流量计 HD-DPF420

产品简介

HD-DPF420超声波多普勒流速流量计，适用于河道、明渠、管道等场景，在线监测水域的流速、水位、温度、瞬时流量、累计流量。

仪器采用超声波多普勒原理测量流速，超声波时差法或静压法测量水位，通过设定截面，计算流量。多普勒流速仪有结构紧凑、无转动件、寿命长、使用简单、免维护的特性，其广泛应用于海绵城市、给/排水管网、黑臭水体、自然河流、明渠、水库、科学研究的流场分析、液位探测等场景。

功能特点

※ 传感器支持测量瞬时流量、累积流量、流速、水位和水温。

※ 适应能力强，在极低流速条件下也能正确测量。

※ 支持多种渠道类型，例如矩形渠、梯形渠和圆形渠的流量积算。

※ 流速量程可达10m/s，能胜任洪水期高流速条件下的流量测量。

※ 精准测量，流速测量精度精确到1mm/s误差。

※ 支持RS485通讯接口，MODBUS RTU通讯协议，也可以定制协议。

※ 具有数据保存功能，可在长期停电的情况下保存设置参数和累积流量值。

※ IP68防护等级，防水防尘，使用寿命长。

※ 流速面积法测量，多普勒流量原理，智能积分算法，测量更精确。

技术参数

规格型号：HD-DPF420

水位参数

水位类型：超声波、压力式

水位量程：0~10m

水位分辨率：0.001m

水位精度：±0.1%FS

流速参数

流速量程：0~10m/s

流速精度：0.001m/s（<=5m/s ）；0.02m/s (>5m/s )

流速分辨率：0.001m/s

工作参数

供电电压：12~24VDC

工作电流：<70mA；休眠电流<25mA

输出方式：RS485，MODBUS RTU协议

输出数据：水位、流速、瞬时流量、累积流量、水温

保护等级：IP68

工作压力：<0.6MPa

防雷功能：支持

流量算法：流速面积法

外观参数

外壳材质：金属，ABS工程塑料，橡胶

电缆长度：10m，可定制

产品重量：0.55KG，不含电缆和支架

外形尺寸：165*50*30mm，不含配件

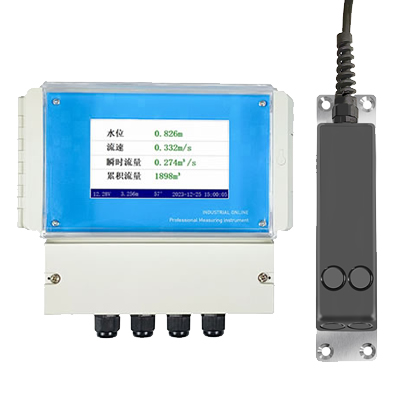

流量主机（选配）参数

供电方式：9~28VDC

外形尺寸：160×188×106mm

显示单元：液晶触摸屏

输入输出：RS485串行接口、4~20mA模拟接口

数据浏览：快速查看实时数据、历史数据记录
