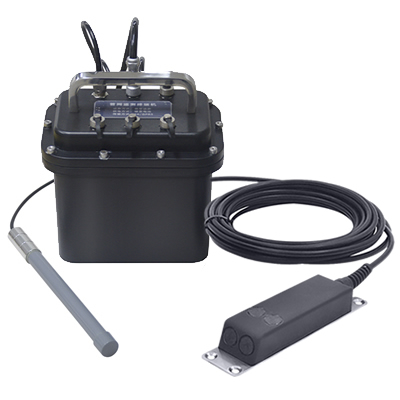

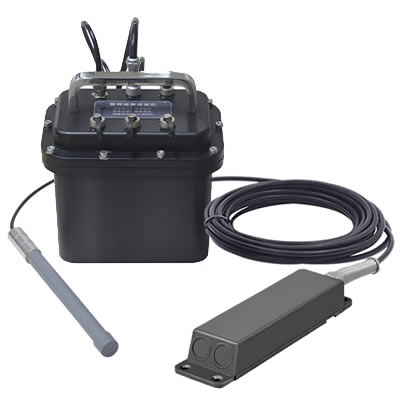

排水管网多普勒流量计 HD-DPW420

产品简介

HD-DPW420系列排水管网流量计，是将传感器、RTU、通讯、锂电池等集成在一起，以高性能低功耗微控制器为核心，具有多个传感器接口和多通道上报功能，是集数据采集、存储、通信和远程管理等功能于一体的智能遥测数字传感器。

该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，定时采集流量流速水位并将信息传输到平台，可满足各种不同行业应用需求。

超声波多普勒流量计是应用于河流、明渠及管道等工况的水位流速流量监测仪器。其采用超声波探测技术，测量精度高、稳定性高、受环境因素影响小，无转动部件、维护频次低、工作可靠性高，是在线测量和便携测量的首选产品。

HD-DPW420系列一体化超声波多普勒流量计，可以通过GPRS/4G进行组网通信，特别适用于无市电供电条件、防水防腐要求高的监测现场，主要应用于窨井流量监测、排水管网流量监测、雨水管网流量监测、污水管网流量监测等场景。

功能特点

※ 一体化设计：集流量传感器、RTU、壳体、通讯、电池为一体，实现流量测量，数据存储及传输等功能

※ 4G（全网通）远程通信，向下兼容 3G/2G

※ 工作模式支持定时唤醒、实时在线两种模式

※ 工业级设计：宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。

※ 数据存储空间：提供大容量数据存储空间，具有数据补报机制，保证不会失丢数据。

※ 低功耗设计：支持多种工作模式（包括自报式、查询式等），最大限度降低功耗。

※ 传感器支持测量瞬时流量、累积流量、流速、水位和水温。

※ 适应能力强，在极低流速条件下也能正确测量。

※ 支持多种渠道类型，例如矩形渠、梯形渠和圆形渠的流量积算。

※ 精准测量，流速测量精度精确到1mm/s误差。

※ 支持RS485通讯接口，MODBUS RTU通讯协议，也可以定制协议。

※ IP68防护等级，防水防腐，使用寿命长。

※ 流速面积法测量，多普勒流量原理，智能积分算法，测量更精确。

技术参数

规格型号：HD-DPW420

多普勒流量计参数

水位类型：压力式

水位量程：0~10m

水位分辨率：0.001m

水位精度：±0.1%FS

流速量程：0~10m/s

流速精度：0.001m/s（<=5m/s ）；0.02m/s (>5m/s )

流速分辨率：0.001m/s

供电电压：12~24VDC

工作电流：工作电流<70mA；休眠电流<25mA

输出方式：RS485，MODBUS RTU协议

输出数据：水位、流速、瞬时流量、累积流量、水温

保护等级：IP68

电缆长度：10m，可定制

外形尺寸：165*50*30mm，不含配件

管网遥测端机参数

通信方式：4G/GPRS

防水等级：IP68

工作模式：自报式，空闲休眠、定时唤醒

电池类型：锂亚电池

CPU：32位处理器，运行频率100MHZ

工作电流：行时<50mA，休眠时<1mA

外壳材质：铝合金
