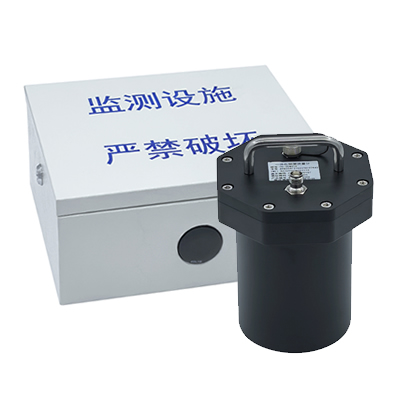

产品简介
HD-OCF420E系列一体化明渠流量计,是将传感器、RTU、4G通讯、电池供电系统等集成在一起,以高性能低功耗微控制器为核心,具有多个传感器接口和多通道上报功能,是集数据采集、存储、通信和远程管理等功能于一体的智能遥测传感器。该产品采用高性能的工业级 32 位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,定时采集水位并将信息传输到平台,可满足各种不同行业应用需求。产品测量精度高、功耗低、体积小、重量轻;测量过程不受温度、气压、泥沙、灰尘等环境因素的影响。
HD-OCF420E系列一体化明渠流量计,可以根据渠道的应用情况,基于水力学模型,配合巴歇尔槽、矩形堰、三角堰等,也可以采用无堰槽模式,根据水位自动计算流速和流量。同时通过GPRS/4G等方式进行组网通信,特别适用于无市电供电条件、防水/防尘要求高的监测现场,主要应用于农业灌区、开放式明渠等监测场景。
功能特点
※ 多模块集成:传感器、4G RTU模块及电池供电系统高度集成,体积小巧、重量轻便,适用于无市电供应的野外环境;
※ 多种适配模式:支持巴歇尔槽、矩形堰、三角堰等堰槽模式,也可通过无堰槽模式结合水位数据自动计算流量;
※ 非接触式测量:采用超声波或雷达波反射技术,无需接触水体,避免腐蚀和磨损,适应含泥沙、杂质的复杂水质;
※ 智能控制:内置高性能低功耗微控制器,支持多通道数据采集、存储及远程管理,实现自动化测量与传输;
※ 集成4G/GPRS无线通信,实现采集、存储、传输一体化,支持多中心数据上报;
※ 低功耗运行,待机电流≤50uA:智能休眠唤醒机制,显著延长续航时间;
※ 防护等级高:传感器防护等级达IP68,可浸水工作;整机适应防尘、防潮等恶劣工况;
※ 支持数据补报功能,支持蓝牙设置参数,支持远程升级程序。
技术参数
规格型号:HD-OCF420E
传感器类型 :雷达(默认)、超声波
测量范围 :0.1-10m
测量精度:±3mm
分辨率:0.001m
波束角:3°
流量计算:水力学原理,堰槽法或明渠均匀流
上报数据:水位、流速、瞬时流量、累积流量、电池电压、信号强度
通信方式:4G/GPRS
设参方式:蓝牙设参
防水等级:IP68
传输协议:支持TCP/UDP/MQTT协议,兼容SZY206、SL651、HJ212等行业协议
供电方式:锂电池供电
外壳材质:铝合金
工作电流:运行时<50mA,休眠时<1mA

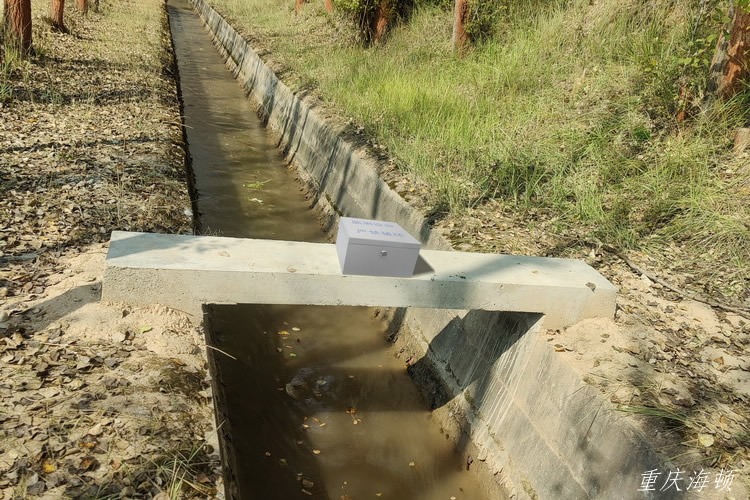

现场应用
