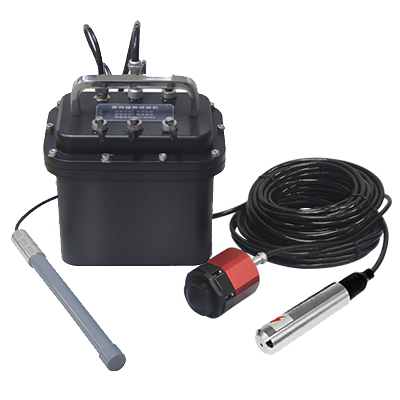

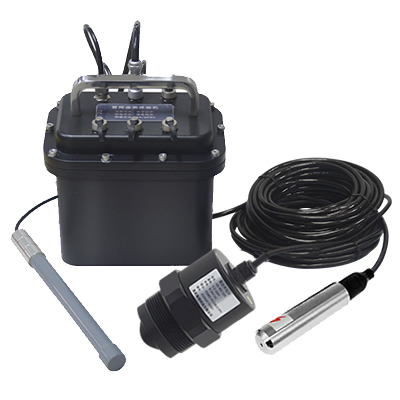

排水管网液位计/窨井水位计 HD-DL120E

HD-DL120E系列排水管网液位计，是将传感器、RTU、通讯、供电系统等集成在一起，以高性能低功耗微控制器为核心，具有多个传感器接口和多通道上报功能，是集数据采集、存储、通信和远程管理等功能于一体的智能遥测数字传感器。产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，定时采集水位并将信息传输到平台，可满足各种不同行业应用需求。

排水管网液位计，内部集成双路冗余传感器：雷达水位计和压力式水位计。可以通过4G/GPRS等方式进行组网通信，特别适用于无市电供电条件、防水/防尘要求高的监测现场，主要应用于地下深井水位监测、雨水管网水位监测、排水管网水位监测等监测场景。

功能特点

※ 双模互补测量，‌雷达与压力传感器协同‌，采用雷达测距技术与压力传感器测量结合，二者数据实时校验，消除单传感器盲区；

※ 全量程测量，雷达覆盖远距离大范围液位变化，压力传感器精准捕捉短距离波动，适应雨季水位骤升骤降场景；

※ 集成4G/GPRS无线通信，实现采集、存储、传输一体化，支持多中心数据上报；

※ IP68防护等级‌，整机全密封设计，耐腐蚀、防渗水，适应井下潮湿、污水浸泡及强酸碱环境；

※ 低功耗运行，‌待机电流≤50uA‌：智能休眠唤醒机制，显著延长续航时间；

※ 抗复杂环境影响‌，雷达非接触式测量不受污水浊度、漂浮物及泡沫干扰，压力传感器抗泥沙淤积，保障恶劣工况下数据可靠；

※ 支持数据补报功能，支持蓝牙设置参数，支持远程升级程序。

技术参数

雷达水位计参数

测量量程：0.2~10m

分辨率：0.001m

测量精度：±3mm

雷达频率：80GHZ

电波发射角：3°

压力式水位计参数

量程范围：0~10m

分辨率：0.001m

精度等级：0.5%FS

输出信号：RS485

防护等级：1P68

管网遥测终端机参数

数据接口：1路RS485、1路4-20mA

4G天线：玻璃钢高增益天线，可定制

防水等级：IP68

供电方式：228AH锂亚电池

工作电流：工作时≤60mA，休眠时≤50uA

数据通信：4G/GPRS全网通

传输协议：支持TCP/UDP/MQTT协议，兼容SZY206、SL651、HJ212等行业协议

数据补报：支持

外壳材质：铝合金
